KTF/TLH滑块系列

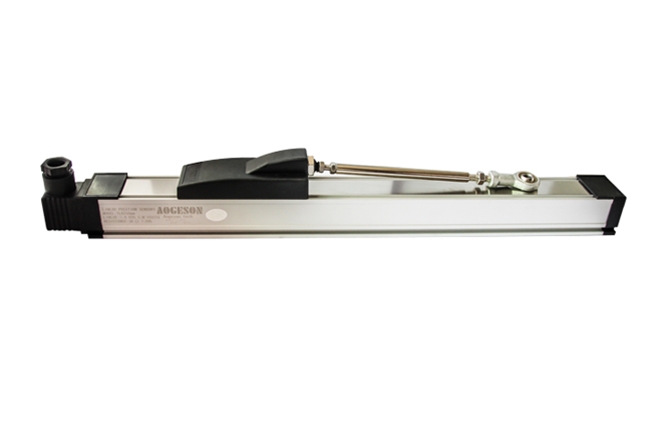

TLH滑块电子尺
详细信息
：
应用范围
TLH滑块系列电子尺，特别适应减少机械长度方向的安装尺寸，适合于较大行程应用。如大型注塑机合模行程、橡胶机合模行程、木工机械液 压机械等。规格表
| TLH通用拉杆系列 | mm | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 |
| 可用电行程(A.E) | mm | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 |
| 电阻±10% | KΩ | 5.0 | |||||||||||
| 独立线性率 | ±% | 0.05 | |||||||||||
| 机械行程(M.T) | mm | 82 | 107 | 132 | 157 | 182 | 207 | 232 | 257 | 282 | 307 | 332 | 357 |
| 解析度 | infinile无断解析 | ||||||||||||
| 最大工作速度 | m/s | 10 | |||||||||||
| 建议使用电流 | μA | ≤10 | |||||||||||
| 使用温度范围 | °C | -60~+150 | |||||||||||
| 尺寸A | mm | 218 | 243 | 268 | 293 | 318 | 343 | 368 | 393 | 418 | 443 | 468 | 493 |
| TLH通用拉杆系列 | mm | 375 | 400 | 425 | 450 | 475 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
| 可用电行程(A.E) | mm | 375 | 400 | 425 | 450 | 475 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
| 电阻±10% | KΩ | 10.0 | |||||||||||||
| 独立线性率 | ±% | 0.05 | |||||||||||||
| 机械行程(M.T) | mm | 382 | 407 | 432 | 457 | 482 | 507 | 557 | 607 | 657 | 707 | 757 | 807 | 857 | 907 |
| 解析度 | infinile无断解析 | ||||||||||||||
| 最大工作速度 | m/s | 10 | |||||||||||||
| 建议使用电流 | μA | ≤10 | |||||||||||||
| 使用温度范围 | °C | -60~+150 | |||||||||||||
| 尺寸A | mm | 518 | 543 | 568 | 593 | 618 | 643 | 693 | 743 | 793 | 843 | 893 | 943 | 993 | 1043 |
| TLH通用拉杆系列 | mm | 950 | 1000 | 1150 | 1250 | 1450 | 1500 | 1600 | 1800 | 2000 | 2250 | 2500 |
| 可用电行程(A.E) | mm | 950 | 1000 | 1150 | 1250 | 1450 | 1500 | 1600 | 1800 | 2000 | 2250 | 2500 |
| 电阻±10% | KΩ | 10.0 | 20.0 | |||||||||
| 独立线性率 | ±% | 0.05 | ||||||||||
| 机械行程(M.T) | mm | 957 | 1007 | 1157 | 1207 | 1457 | 1507 | 1607 | 1807 | 2007 | 2257 | 2507 |
| 解析度 | infinile无断解析 | |||||||||||
| 最大工作速度 | m/s | 10 | ||||||||||
| 建议使用电流 | μA | ≤10 | ||||||||||
| 使用温度范围 | °C | -60~+150 | ||||||||||
| 尺寸A | mm | 1093 | 1143 | 1293 | 1393 | 1593 | 1643 | 1743 | 1943 | 2143 | 2393 | 2463 |
